       接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝 置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。 電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接 地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接 處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線 與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存 在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部 分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試 是很有必要的。
       電力行業標準 DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通 性應選用專門的儀器進行測量，儀器分辨率為 1mΩ ，準確度不低于 1.0 級。我 公司依據此標準研制的本儀器是一種自動化程度很高的便攜式測試儀, 專門用 于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。儀 器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求 的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。

1、電源技術：采用新電源技術，輸出10A電流，能長時間連續工作，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿觸頭氧化膜，得到良好的測試結果；
2、抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好；
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能；
4、操作簡單：只需按下測量鍵即可得到測量結果。測量結果采用三位半LED顯示,讀數直觀,重復性好；
5、攜帶方便：采用便攜式設計，體積小、重量輕。面板與機箱成一體結構，具有很好的抗震性。

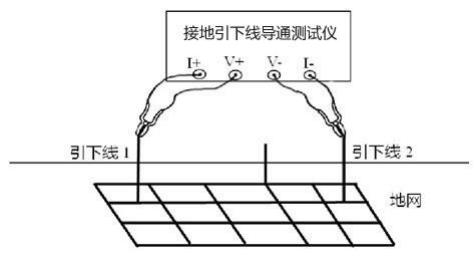

1、按圖三接線方法接線。



圖三 四端子接線圖

儀器附帶兩根測試線，一根紅色 50 米的線在線盤上，在大的叉子接在紅色 接線柱 I+，小的叉子接在紅色接線柱U+，一根黑色 4 米的線上大的叉子接在黑 色接線柱 I-，小的叉子接在黑色接線柱 U-。

2、先找出與地網聯接合格的引下線作為基準點。
3、使用儀器自配的兩根測量線 (50 米、4 米) 一端插入儀器接線座，帶有 測試鉗的一端夾到基準點和被測點 (其中黑色測試線夾在基準點，紅色測試線夾 在各個被測試點上) 。
4、為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5、接線檢查確認無誤后，接入 220V 交流電，合上電源開關，儀器進入開機 狀態。按“測量”鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導 通電阻值，單位為mΩ。

測試結果是否正常請參考下表：
