1、使用條件：溫度自-20~+40℃，相對濕度不大于85%（+25℃）；
2、搖柄轉數：每分鐘150轉；
3、刻度弧長：約80毫米；
4、外形尺寸：215×135×130（毫米）；
5、重量：約2.5公斤；
6、傾斜影響：當儀表自水平位置向任何一方向傾斜5°時，儀表允許改變量為等級指數的50%；
7、外磁場影響：當外界磁場強度為0.4千安/米時，儀表允許改變量為等級指數的100%；
8、規格、測量范圍、額定輸出電壓、精度，絕緣電阻、耐壓等見表1。
表1
|
型號 |
額定電壓 |
測量范圍 （MΩ） |
準確度 （級） |
絕緣電阻 （MΩ） |
耐壓 （kV） |
|
|
V |
允許誤差 |
|||||
|
ZC11D-5 |
2500 |
±10% |
0-10000 |
20 |
30 |
3.5 |
|
ZC11D-4 |
1000 |
±10% |
0-5000 |
20 |
30 |
3.5 |
|
ZC11D-10 |
2500 |
±10% |
0-2500 |
20 |
30 |
3.5 |
1、本儀表在使用時，遠離磁場，水平放置；

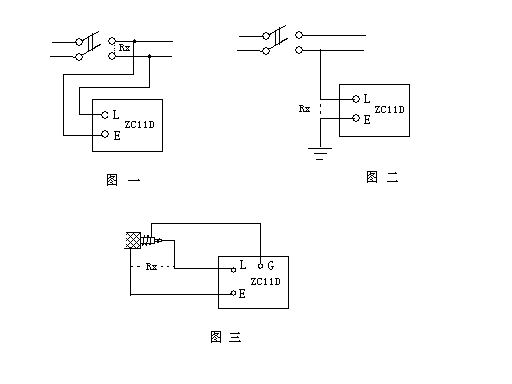

2、在做絕緣測定時，可將被測物的兩端分別接在“接地”及“線路”兩接線柱上，轉動搖柄，即可測得電阻數值；見圖一
3、在做通地測定時，將被測端接“線路”而以良好的地線接于“接地”柱上；見圖二
4、在進行電纜纜芯對纜殼的絕緣測定時，除將被測兩端分別接于“接地”與“線路”兩接線柱外，再將電纜殼芯之間的內層絕緣物接“屏蔽”以消除因表面漏電而引起的測量誤差；見圖三
5、接線柱與被測物之間連接導線不能用絞線，應分開單獨連接不致因絞線絕緣不良而影響讀數；
6、在雷電或鄰近有帶高壓導體的設備時，禁止用儀表進行測量。只有在設備不帶電。又不可能受其他電源感應而帶電時，才能進行；
7、在進行測量前后對被測物一定要進行充分放電，以保障設備及人身安全；
8、轉動搖手柄時應由慢漸快，如發現指針零時不許繼續用力搖動，以防線圈損壞；
9、應盡量避免劇烈、長期的震動，使表頭軸尖、寶石受損而影響刻度指示；
10、儀表在不使用時應放在固定的櫥內，環境氣溫不宜太冷或太熱，切記放于污穢、潮濕的地面上，并避免置于含腐蝕作用的空氣（如酸、堿等蒸汽）附近。
