LST-128是一款手持式的聲學成像儀，支持超聲波頻段。儀器利用麥克風陣列波束形成技術獲取聲源分布數據，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據同視頻圖像進行聲像融合，把變化的聲源動態的呈現在顯示屏上。
LST-128聲學成像儀能夠幫助您在嘈雜的工業現場快速的檢測出可能的帶壓氣體泄漏和真空泄漏；應用于電力系統中，可以幫你快速排查潛在的局部放電故障點。
聲學成像儀采用全鋁合金殼體，堅固耐用，能夠適應復雜多變的工作環境。
設備操作簡單便捷，能夠快速上手作業，僅需要調節測試頻率范圍、測試動態范圍兩個參數即可滿足絕大多數測試需求；支持拍照模式、視頻模式，作業現場數據靈活記錄；支持大容量TF數據存儲卡，測試結果快速導出、上報。
捕捉聲源
1、觀察頻譜圖中是否存在突出的頻譜信號或頻譜尖峰。如果存在，移動頻帶框使其包含該突出的頻譜信號或頻率尖峰所在頻率區間，然后觀察是否有聲源出現在畫面中；
2、嘗試調整動態范圍到相對較大的數值，可以同時捕獲畫面中多個聲壓級近似的聲源。當畫面中多個聲源聲壓級差別較大時，比較小的動態范圍參數可能導致大聲源淹沒小聲源。
排除反射干擾
1、當不確定畫面中聲源的是實際聲源還是聲源的反射虛像時，可以嘗試從不同的角度去捕捉聲源，如果在多個角度都能捕捉到聲源，那么這個聲源一般就是實際聲源位置，反射的聲源虛像在不同位置下可能會出現位置漂移甚至消失。
排除干擾噪聲
1、在低頻段容易受到環境噪聲干擾，根據聲源的實際情況，推薦使用中高頻段來捕捉聲源的位置；
2、可以選擇一個相對較窄的頻帶范圍來定位聲源，這樣可以排除掉其他頻段的干擾噪聲。
設備養護
1、保持聲學傳感器孔干凈，防止積灰；當聲學傳感器孔有灰塵的時候，請輕吹氣來清潔，不要使用濕布清潔；
2、長期不使用時，充完電后放入隨附包裝，在常溫干燥環境中進行存放；
3、定期檢查、補充設備電量可以有效延遲電池的使用壽命。
| 麥克風陣列 | 顯示屏 | ||
| 麥克風 | 128通道MEMS數字麥克風 | 分辨率 | 1024*600 |
| 有效測試頻率范圍 | 支持2kHz-48kHz | 尺寸 | 7寸 |
| 聲像圖視角 | 62° | 觸摸屏 | 電容式 |
| 聲像圖幀率 | 大于25FPS | 背光亮度 | 可調 |
| 測試聲壓級范圍 | 30dB-120dB | 電池和續航 | |
| 攝像頭 | 電池容量 | 6600mAH@7.2V | |
| 攝像頭視角 | 62° | 電池續航時間 | 約4小時 |
| 攝像頭焦距 | 固定焦距3.04mm | 充電 | USB Type-C接口，USB PD協議 |
| 攝像頭像素 | 800萬 | 功耗 | 設備最大功耗約29W（保護電池充電功率），電池單充電功率16W |
| 數據存儲 | 使用環境及其他 | ||
| 數據存儲 | 拓展TF卡，支持64G存儲空間 | 工作條件 | -20℃- +50℃，10%-95%無冷凝 |
| 內部存儲 | 約8G存儲，僅用于應急存儲 | 存儲溫度 | -20℃至40℃ |
| 數據存儲格式 | .jpg（圖片）和 .mp4（視頻） | 充電溫度 | 10℃至45℃ |

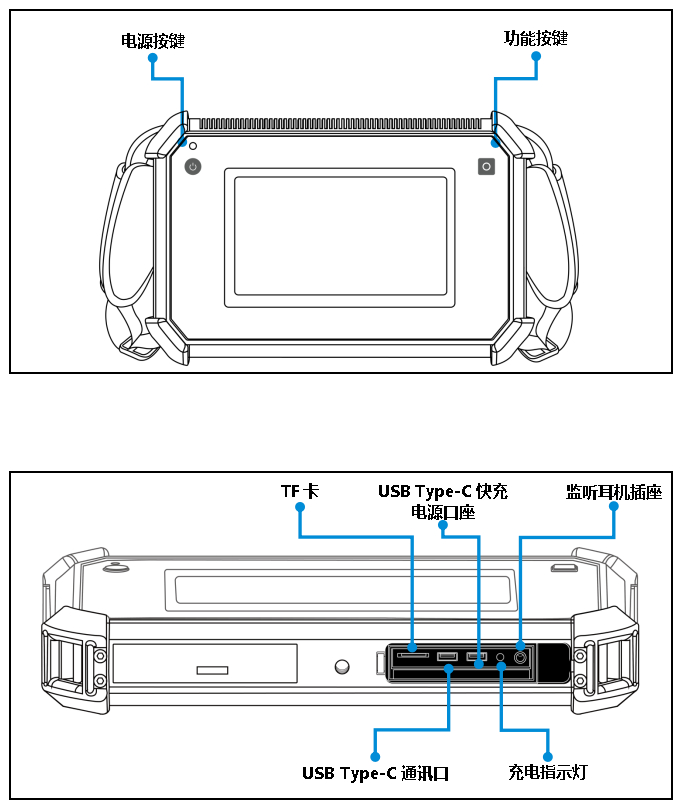

| 通訊接口 | 尺寸和重量 | ||
| USB端口 | USB 3.0 Type-C | 設備尺寸 | 272mm x 174mm x 42mm |
| 耳機接口 | 3.5mm | 重量 | 1.7kg（不含手帶、肩帶配件） |
